成像质量测什么
整机成像质量不是单一指标,而是一组参数的综合表现:噪声等效温差 NETD、最小可分辨温差 MRTD、最小可探测温差 MDTD、调制传递函数 MTF、畸变、光轴一致性与辐射响应。它们共同决定一台热像仪「看得清不清、测得准不准」。作为五环节的终点,热像成像测试承接机芯标定(第四环)的标定结果,完成整机成像质量的最终考核。
02
自动测试链路

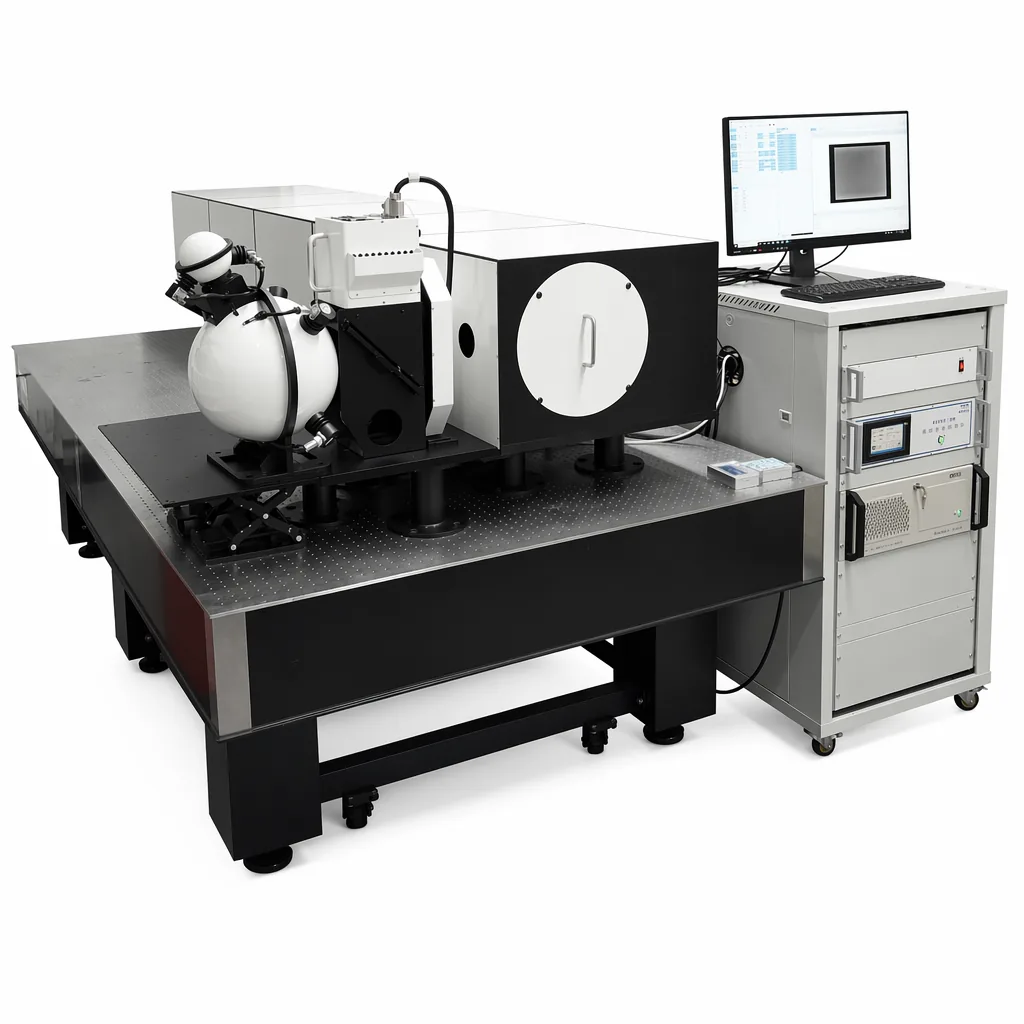

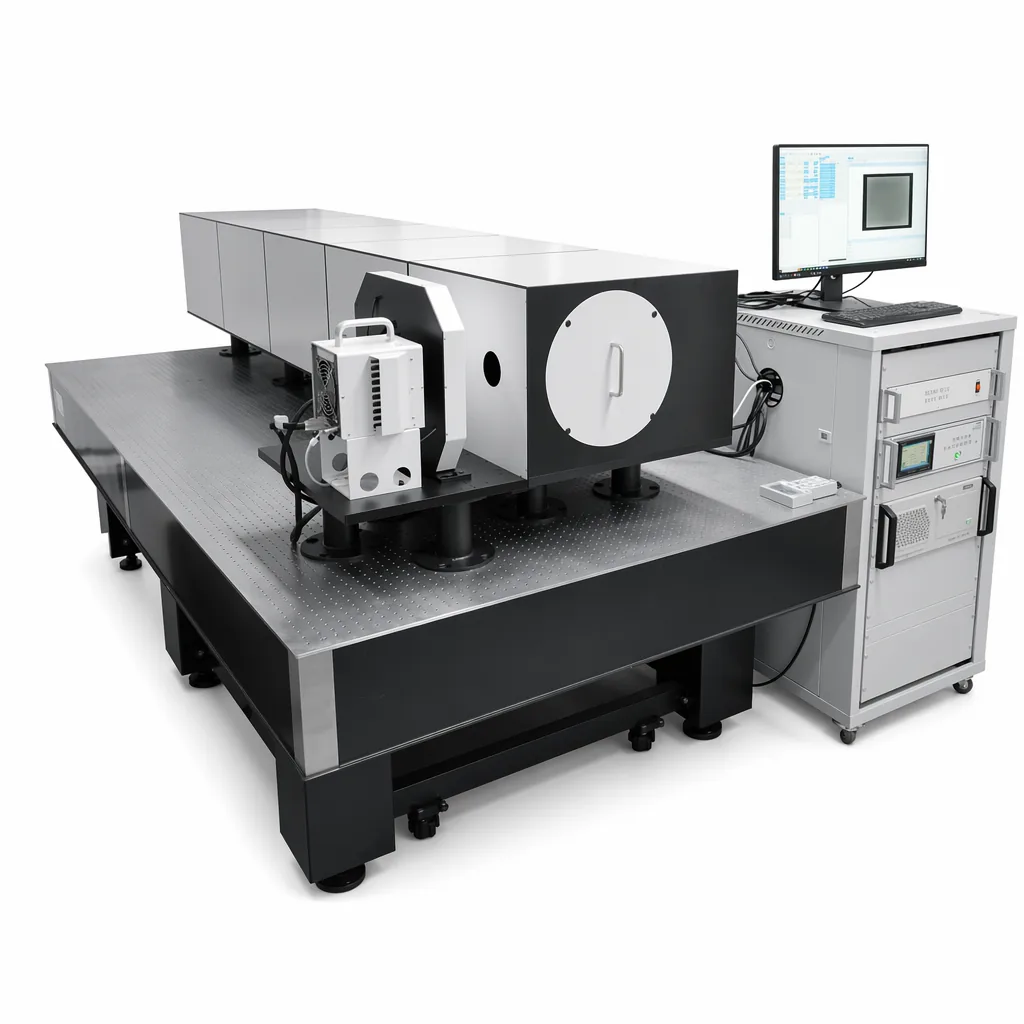

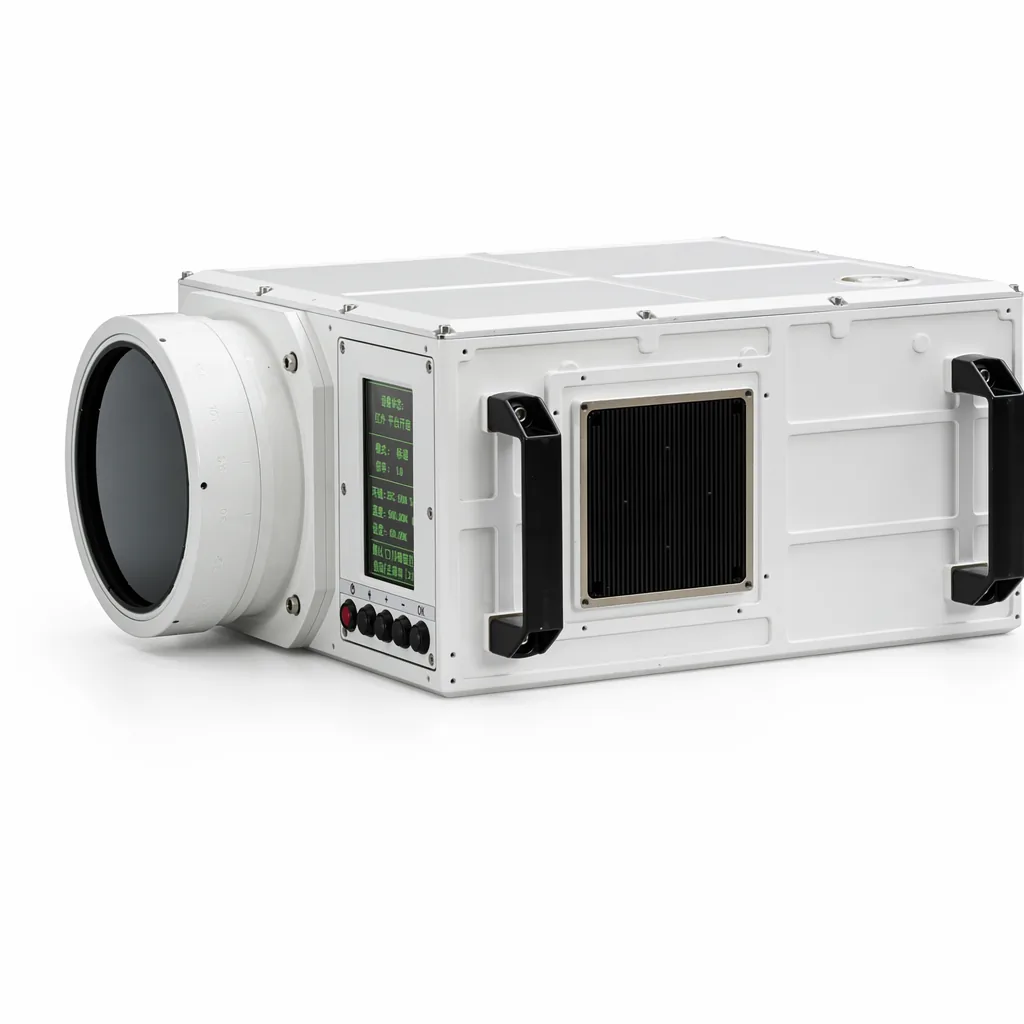

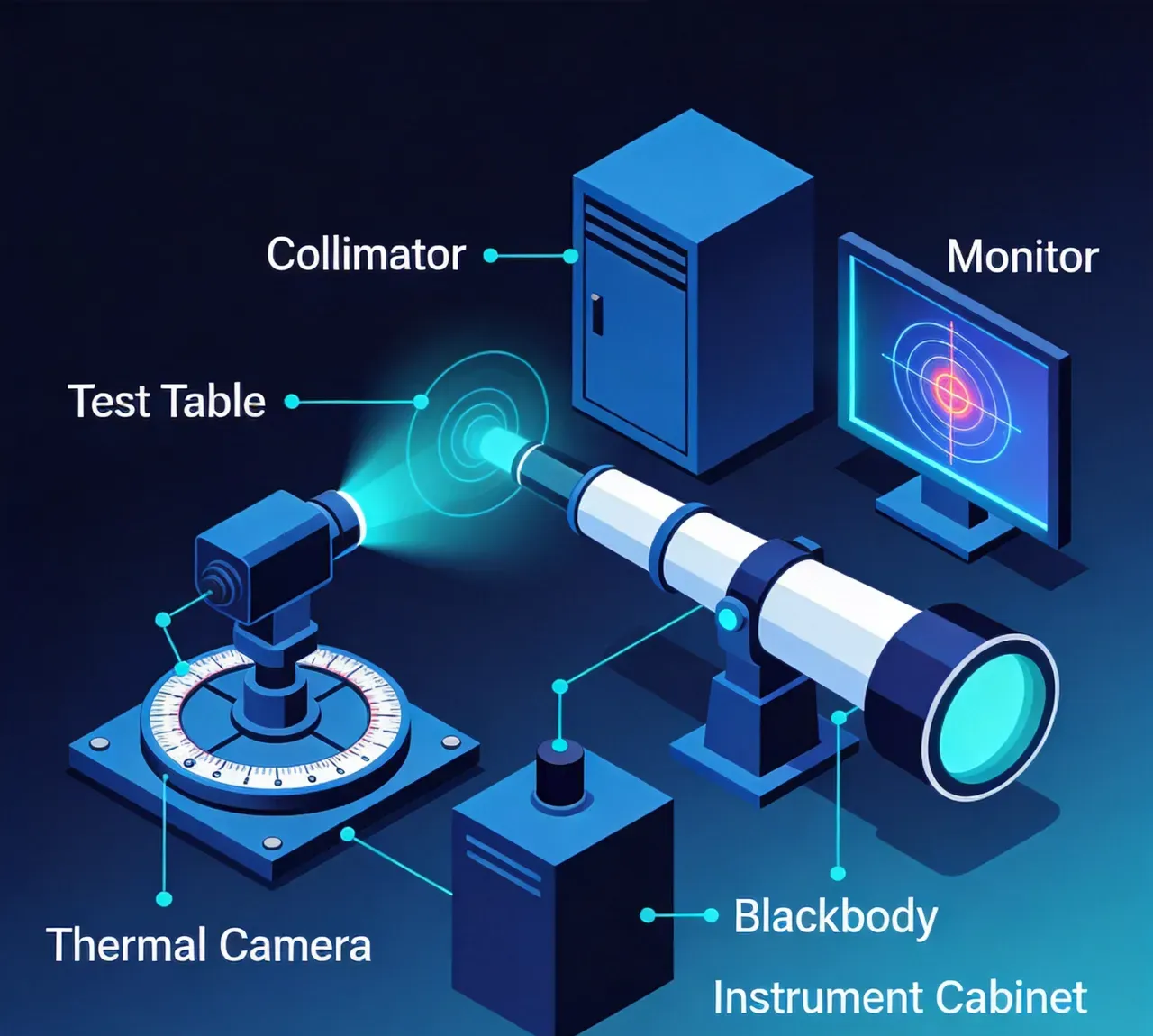

集成 IRCM 红外热像仪综合测试设备、高精度面源黑体、红外测试靶标与光电自准直仪,构建从辐射源激励、光学成像到参数分析的全自动测试链路。这一环交钥匙:整机设备就位后,客户一通电即可进入成像质量测试,拿到的是统一口径、可追溯的整机考核报告。
STEP 1
辐射源激励
以高精度面源黑体作为标准辐射源,形成稳定热场。
STEP 2
靶标投射
经红外测试靶标与平行光管,把特定图案投射至被测热像仪。
STEP 3
图像采集
被测热像仪输出图像,由综合测试设备采集。
STEP 4
自动分析
自动计算 NETD、MTF、畸变、辐射响应等参数,基于图像处理给出客观化 MRTD(传统 MRTD 为观察者主观判读),并测量光轴一致性。
03
复杂环境适应性
面向复杂使用环境,把测试从实验室延伸到高低温、多光融合等场景,评估整机在真实工况下的成像稳定性。方案以民用与校企场景优先,谨慎对待对使用环境有特殊要求的应用,边界以双方工程师确认为准。
04
关键参数测试方法
| 参数 | 方法概述 |
|---|---|
| NETD | 利用黑体温差激励,计算噪声等效温差,评估探测器灵敏度。 |
| MRTD | 以不同空间频率的四杆靶,逐点调节黑体温差,得到 MRTD 曲线。 |
| MDTD | 利用点源靶标逐点调节黑体温差,确定最小可探测温差。 |
| MTF | 分析图像边缘响应计算调制传递函数,衡量空间频率响应。 |
| 光轴一致性 | 以自准直仪校核可见光与红外各成像通道的同轴度与指向偏差。 |
| 畸变 | 利用网格靶标或特征点提取,计算图像几何形变。 |
| 辐射响应 | 通过黑体多温度点标定,建立灰度与辐射亮度关系。 |
05
AI 价值
整机成像测试参数多、判读专业,AI 在这里承担「自动分析 + 报告草稿」:统一成像质量判定口径,自动汇总各参数生成整机考核报告,工程师只需做专业复核,把精力放在异常定位与结论判断上。
